SOLIDWORKS Electrical'da Çok Satırlı Metin Kullanımı

SOLIDWORKS ELECTRICAL'da Çok Satırlı Metin Kullanımı‍1. Çok Satırlı Metin Nedir?

‍‍Solidworks Electrical’daçok satırlı metin (multi-line text), birden fazla satıra yayılmış açıklamalar, talimatlar veya bilgilerin semboller, şemalar ve tablolar üzerinde gösterilmesini sağlar. Özellikle proje notları, açıklama kutuları, sembol etiketleri gibi alanlarda kullanılır.2. Çok Satırlı Metin Nasıl Eklenir?‍Adım 1: Şemada Çalışılacak Sayfayı Açın

• Projede bir şema sayfası (schematic) açın.

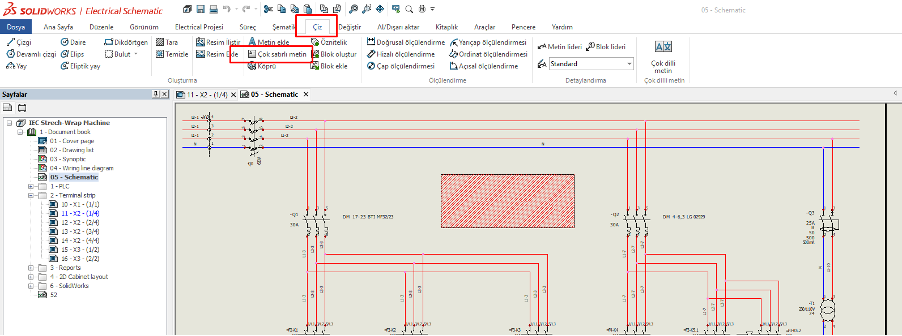

Adım 2: Metin Ekleme Aracını Başlatın

• Üst menüden:
• Çiz> Çok Satırlı Metin

Çok Satırlı MetinAdım 3: Yerleştirilecek Alanı Belirleyin

• Sayfa üzerinde tıklayarak çok satırlı metin kutusunu yerleştirin

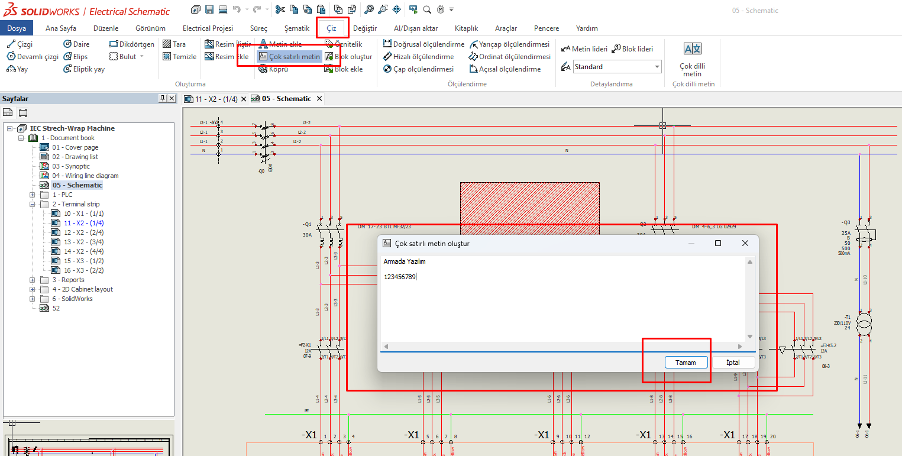

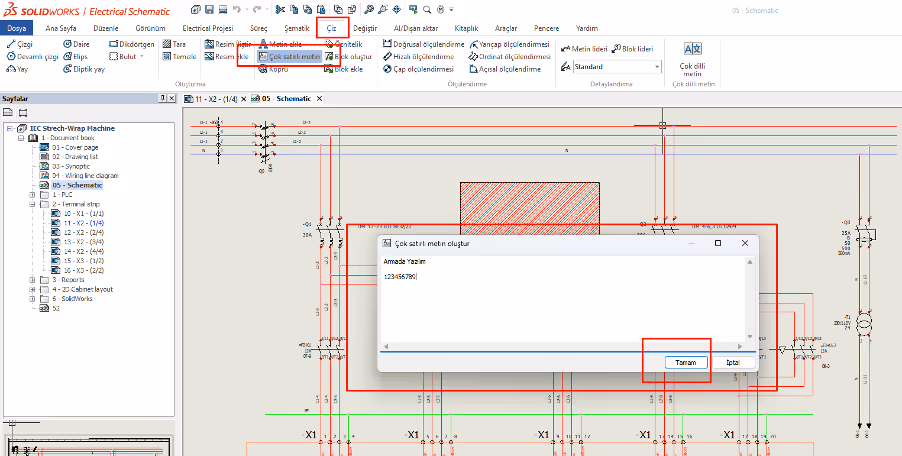

‍Adım 4: Metni Girin

• Açılan pencereye metninizi satır satır yazın. Enter tuşu ile yeni satır eklenir.
• Yazı tipi, hizalama, stil gibi ayarları metin kutusu içerisindeki araç çubuğundan yapabilirsiniz.

Metin Girişi3. Çok Satırlı Metin Biçimlendirme ÖzellikleriÖzellikAçıklamaFont ve BoyutYazı tipi ve büyüklüğü seçilebilir.Paragraf HizalamaSol, orta, sağ hizalama yapılabilir.Satır AralığıÖzellikle uzun metinlerde görselliği düzenler.Çerçeve ve Arka PlanKutunun etrafına çizgi eklenebilir veya arka plan rengi tanımlanabilir.4. Çok Satırlı Metin ile Pratik Kullanım Alanları

• Açıklama Kutuları (Notes)
• Devre Açıklamaları
• Proje Bilgi Alanları
• Görsel Etiketleme ve Yönlendirme
• İş Güvenliği Uyarı Metinleri

‍5. Dikkat Edilmesi Gerekenler

• Çok satırlı metinlerde özel karakter kullanıyorsanız (örneğin semboller), fontun bu karakterleri desteklediğinden emin olun.
• Metin kutuları, çizimle karışmamalı; mümkünse farklı layer veya renk ile belirginleştirin.
• Bir metin kutusu içerisine çok fazla metin girildiğinde taşma olabilir; yazı boyutunu düşürmek veya kutuyu büyütmek gerekebilir.

‍
