SOLİDWORKS ELECTRICAL'da Blok Oluşturma ‍Solidworks Electrical’da, elektrik projelerinin 2D şematik ortamda verimli şekilde hazırlanmasını sağlayan güçlü bir CAD yazılımıdır. Bu platformda sık tekrar eden grafiksel içeriklerin yeniden kullanılabilir hale getirilmesi, zaman yönetimi açısından büyük avantaj sağlar. Bu amaçla kullanılan araçlardan biri de blok (block) yapısıdır. Ancak blok kullanımı, özellikle elektriksel veri yönetimiyle ilgili dikkat edilmesi gereken özel durumlar içerir. Bu yazıda Solidworks Electrical’da blok oluşturma ve kullanma sürecini teknik detaylarıyla ele alacağız.Blok Nedir?Blok, çizim üzerinde birden fazla varlığın (çizgi, daire, metin vb.) bir araya getirilerek tek bir grafik öğesi olarak kaydedilmesidir. Bu bloklar daha sonra farklı projelerde ya da aynı proje içerisinde tekrar kullanılabilir. Örneğin, şirket logosu, standart açıklama kutuları veya grafiksel şekiller blok olarak tanımlanabilir.Not: Elektrik şematik sayfalarda blok kullanımı genellikle önerilmez. Çünkü bloklar, Solidworks Electrical’ın veritabanı tabanlı yapısıyla doğrudan etkileşime girmez ve bu durum projede ilişkisellik kaybına yol açabilir.Blok Nasıl Oluşturulur?Solidworks Electrical'da blok oluşturmak için aşağıdaki adımlar izlenir:

1. Şema sayfasını açın ve çizim üzerinde blok haline getirmek istediğiniz varlıkları seçin.
2. Üst menüden Çiz > Blok Oluştur komutunu çalıştırın.

Blok Oluştur

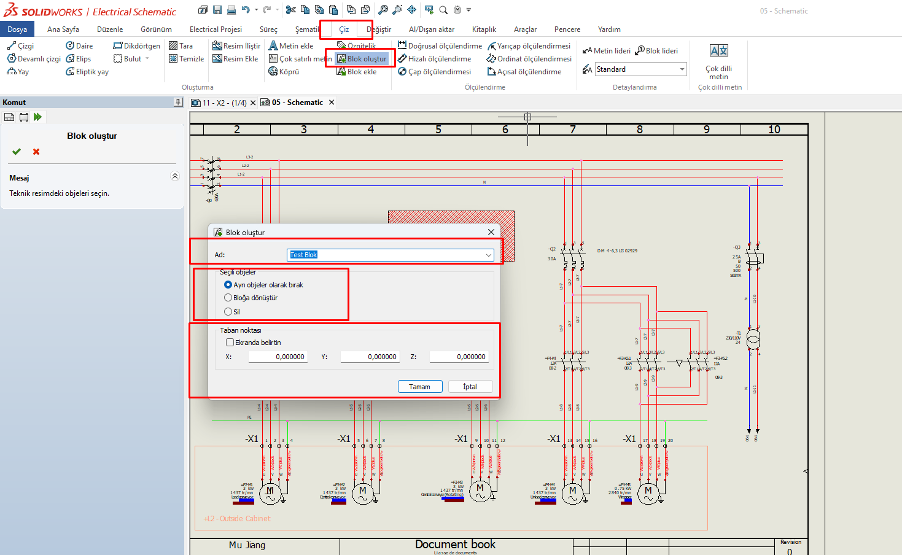

3. Açılan pencerede:
   • Ad alanına blok için bir ad verin.
   • Diğer seçenekleri belirleyin.

Blok Oluşturma Seçenekleri

4. İşlemi OK ile tamamladığınızda blok oluşturulmuş olur.

Oluşturulan bloklar çizime kaydedilir ve aynı proje içinde veya dışarı aktarılmak üzere kullanılabilir hale gelir.Blok Kullanımında Dikkat Edilmesi Gerekenler

• Veritabanı ile ilişkili değil: Bloklar, sembollerin aksine Solidworks Electrical veritabanına bağlı çalışmaz. Bu nedenle, kablo bağlantısı, bileşen ataması gibi elektriksel işlevsellikler içermezler.
• Sadece grafik öğesi olarak kullanılır: Bloklar yalnızca görsel amaçlı kullanılmalıdır. Özellikle elektrik devre bağlantılarında sembol yapısı tercih edilmelidir.
• Şablonlarda kullanılabilir: Açıklama kutuları, logolar veya sabit grafik alanlar için bloklar, sayfa şablonlarında kullanılabilir.

‍Alternatif YöntemlerEğer amaç tekrar eden elektriksel semboller oluşturmaksa, bunun için aşağıdaki yöntemler daha uygundur:

• Sembol kütüphanesi oluşturmak: Kendi sembollerinizi oluşturarak veritabanına dahil etmek.
• Title Block Editor kullanmak: Açıklama ve başlık alanları için metin tabanlı blok yerine başlık bloğu düzenlemek.
• Makro semboller kullanmak: Sık kullanılan devre parçalarını makro olarak kaydetmek.

Sonuç: Solidworks Electrical’da blok kullanımı, grafiksel öğelerin tekrar kullanımında verim sağlar. Ancak elektriksel veri akışı ve proje bütünlüğü açısından sınırlamaları bulunmaktadır. Bu nedenle blok yapıları yalnızca görsel içerikler için kullanılmalı, elektriksel işlevsellik beklenen durumlarda sembol ve makro sistemleri tercih edilmelidir.
