SOLIDWORKS Compare (Karşılaştır) Komutu

SOLIDWORKS’te Compare (Karşılaştır) komutu, iki farklı dosya arasında değişiklikleri belirlemek ve detaylı şekilde analiz etmek için kullanılan bir araçtır. Bu komut, modellerin farklı sürümleri arasındaki geometrik, unsur (feature), malzeme listesi (BOM) veya teknik resim değişikliklerini otomatik olarak tespit eder. Özellikle tasarım sürecinde revizyonlar yapılırken hangi unsurların eklendiğini, silindiğini veya değiştiğini görmek oldukça önemlidir. Compare aracı, bu farkları kullanıcıya hem liste hem de renkli görsel olarak sunar. Bu sayede, model değişikliklerini manuel kontrol etmeden kısa sürede incelemek mümkündür. Bu komut, SOLIDWORKS Professional ve Premium sürümlerinde mevcuttur (Ana menüde görünmüyorsa: Eklentiler / SOLIDWORKS Utilities kutusunu aktif etmeniz gerekir.)

‍

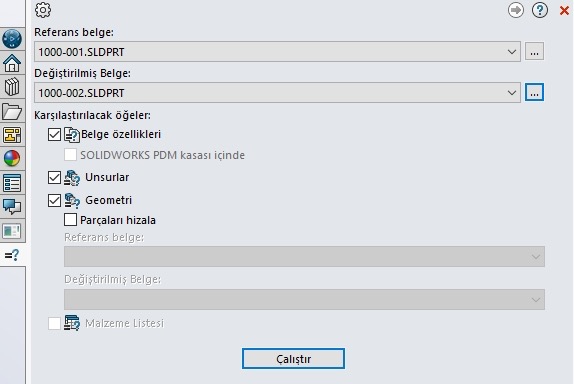

SOLIDWORKS içerisinde dosya açmadan da bu işlemi yapabilirsiniz. Araçlar kısmında karşılaştır içerisinde sizin için uygun olan seçeneği seçiniz. Karşılaştırmak istediğiniz dosyaları seçiniz. Neleri karşılaştırmak istediğinizi belirleyiniz; belge özellikleri, unsurlar ve geometri. Öğeler seçildikten sonra karşılaştır seçeneğine tıklayınız.

‍

Belge özelliklerinin karşılaştırma sonuçlarını görmekteyiz. İki parça arsındaki farklılıkları belge bazında bu şekilde görüntüleyebilirsiniz.

‍

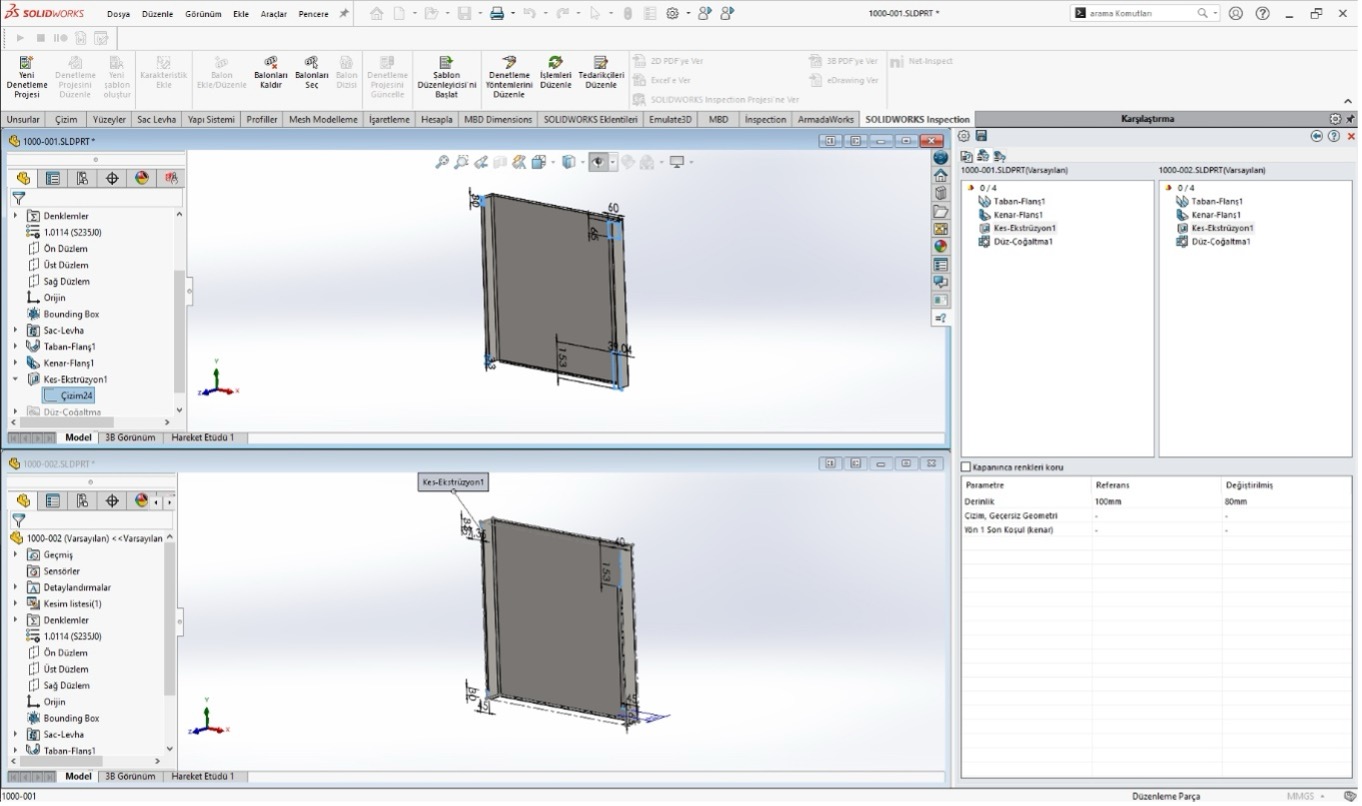

Unsur bazında incelendiğinde de iki parçanın da unsur ağaçlarını karşımıza getirmektedir. Burada kes ekstrüzyon komutu incelendiğinde farklı çizimler yapılarak kesme işlemi gerçekleştirildiğini görüntüleyebilmekteyiz.

‍

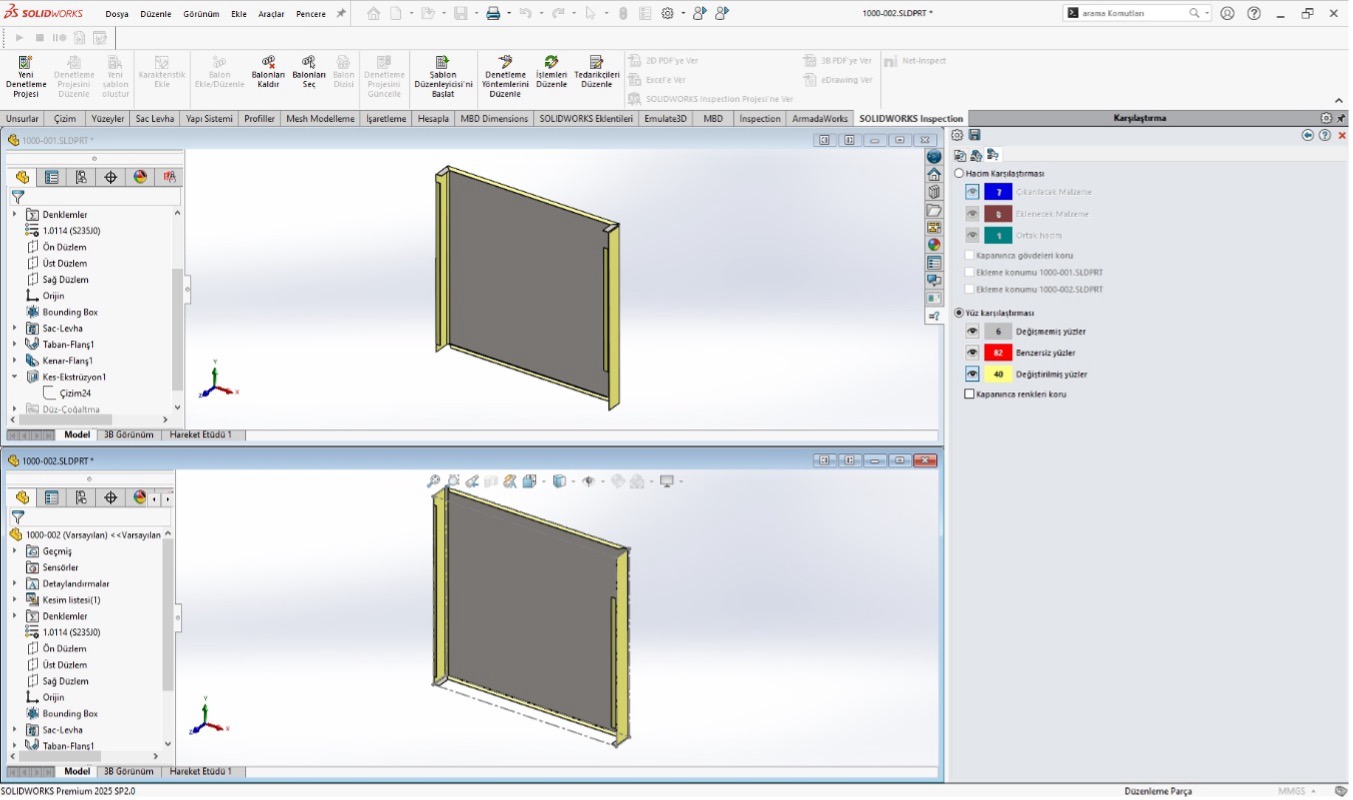

Geometri karşılaştırmasında da hacimsel ve yüzey olarak karşılaştırma yaptırabilmekteyiz. Biz burada yüzeyi seçerek hangi yüzeylerde değişmemiş değişen ve benzersiz eklenen yüzeyleri göz ikonuna tıklayarak görüntüleyebiliriz.

‍

Compare komutu, yalnızca farkları göstermekle kalmayıp, aynı zamanda bunları sayısal ve görsel olarak analiz etmemize imkân sağlar. Her bir değişiklik, renklendirilmiş olarak 3D ortamda görüntülenebilir ve aynı zamanda ayrıntılı bir rapor olarak dışa aktarılabilir. Bu raporlar HTML veya Excel formatında kaydedilerek kalite kontrol dosyalarına eklenebilir. Karşılaştırma penceresi içerisinde bulunan kaydet tuşu ile kaydetme sağlayabilirsiniz.
