SOLIDWORKS Çoklu Montaj İlişkisi Oluşturma

Solidworks’ te tek bir referans bölgesine birden çok montaj ilişkisi atayabiliyoruz. Aynı bölgeye atayacağımız bu ilişkiler için Solidworks’te çoklu montaj ilişkisi modu bulunuyor. Bu komut montaj ilişkileri komutunun penceresinde bulunuyor.

Şekil 1: Montaj İlişkileri Property Manager' ı

Bu seçeneği aktifleştirdikten sonra önümüze bu yeni seçenekler çıkacaktır.

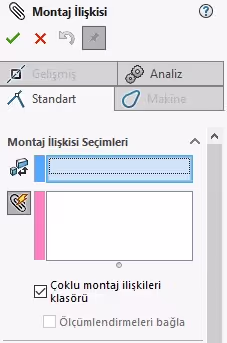

Şekil 2: Çoklu Montaj İlişkileri Seçenekleri

İlk kutucuk ortak referans alanı olup çoklu ilişkiler atayacağımız nesneyi seçiyoruz.İkinci kutucuk ise montaj ilişkisi kuracağımız iki ya da daha fazla objeyi barındırır.Atayacağımız ilişkilerin grup olarak kalmasını istiyorsak bu seçeneği aktifleştirebiliriz. Bu sayede oluşan montaj ilişkileri “Çoklu Montaj İlişkileri” klasöründe yer alır.Ölçülendirmeleri bağla seçeneğini aktifleştirerek mesafe ya da açı montaj ilişkilerindeki ölçüleri birbirine bağlayabiliriz.
