Solidworks Çizim Oluştururken Otomatik Ölçülü Gelmesi

‍‍Solidworks içerisinde yapılan çizgi, daire, dikdörtgen, 3noktalı yay ve düz yuva için çizim oluşturulurken ölçüleri girilerek veya çizim oluşturulup verilen ölçü değerleri düzenlenebilmektedir. Bu sayede kullanılan çizim komutundaki bazı ölçü değerlerinin ölçümlendirme komutunu aktif hale gelmeden de ölçü verebilmekteyiz. Bu işlemleri nasıl yaptığımızı inceleyelim.

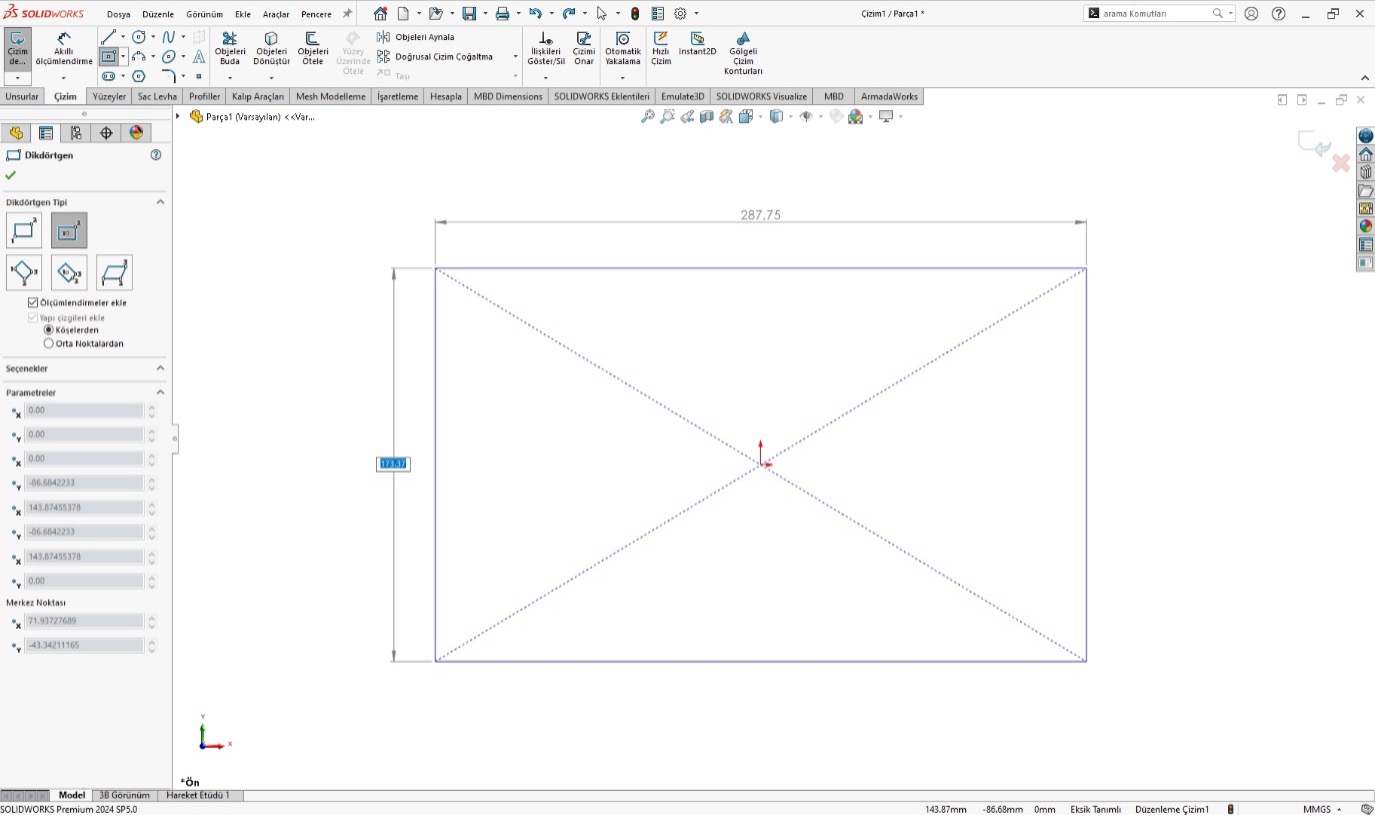

‍Çizim 1

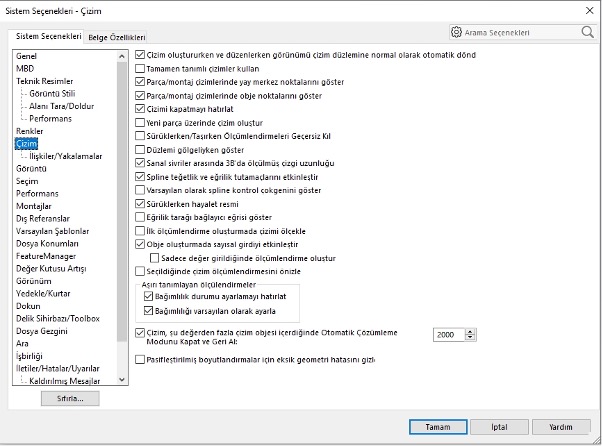

‍Öncelikle sistem seçeneklerine çizim seçeneğine gelelim. Burada “Obje oluşturulurken sayısal girdiyi etkinleştir.” Seçeneği seçilerek tamam diyerek pencere kapatılır.

‍Görsel 2

‍Çizim açılarak çizgi, daire, dikdörtgen, 3noktalı yay veya düz yuva herhangi biri seçilerek açılır. Açılan pencerede ölçümlendirmeler ekle seçeneğin seçimi sağlanılır. Bu çizim araçlarından çizgi, daire, dikdörtgen, 3noktalı yay ve düz yuva seçeneklerinin hepsinde ayrı ayrı düzenleyebilmektesiniz. Bu özelliğin seçimi sağlanılarak çizim yapılır.

‍Görsel 3

‍Çizim oluşturulurken kutucuklara değerleri girdiğinizde eğer çiziminiz merkeze göre çizim yapıldıysa tam tanımlı olarak çizilmiş olacaktır. Bu sayede çizimlerinize ilave ölçü komutunu daha az kullanılmasını olanak sağlayarak hızlı bir şekilde çizimi oluşturmanıza yardımcı olacaktır.
