Solidworks 3B PDF Dönüştürme

Solidworks’te oluşturduğunuz bir 3B modeli (parça veya montaj dosyası) interaktif bir PDF dosyasına dönüştürme işlemidir. Bu PDF dosyası, modelin 3 boyutlu görünümünü korur ve Adobe Reader gibi uygulamalarda kullanıcılar modeli döndürebilir, yakınlaştırabilir ve gizli yüzeyleri görebilir. Bu dönüştürme Solidworks yüklü olmayan kişilerle 3B model paylaşımı yapabilmenizi, imalat müşteri onayı veya sunumlar için daha pratik ve erişilebilir bir dosya formatı sunmanızı ve teknik resimlerin yanı sıra interaktif 3B görüntüleme imkânı verir. Aşağıdaki yöntemle bu dönüştürmeyi yapabilirsiniz.



• İlk olarak part veya montaj datanızda tüm düzenlemeleri yaptıktan sonra farklı kaydetmeniz gereklidir.

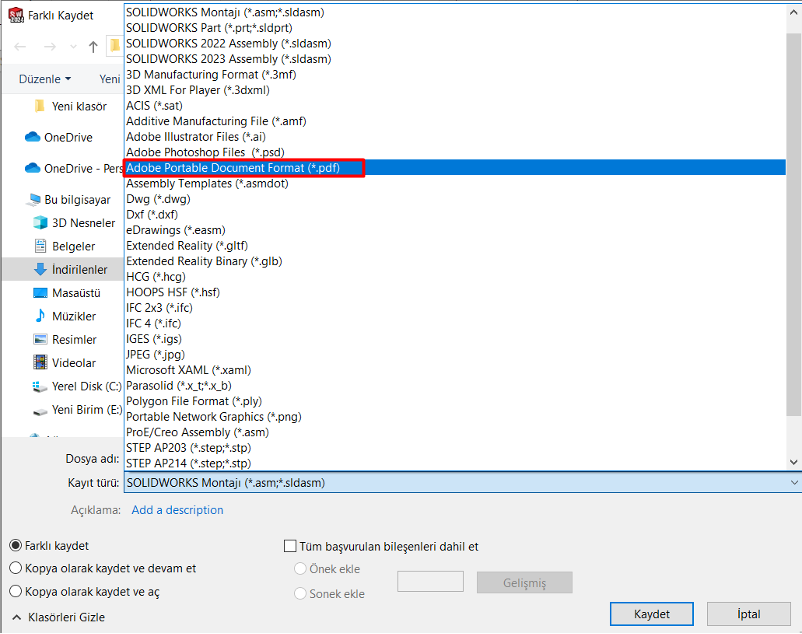

• Farklı kaydet seçeneklerinde .pdf uzantılı Adobe Portable Document formatını seçmeniz gereklidir.

Bu kaydetme seçeneğinden sonra aşağıda yer alan 3B PDF olarak kaydet tiki mutlaka aktif olmalıdır.

• Ardından kaydettiğiniz konuma giderek PDF dosyanızı açmalısınız. Bu aşamada bütün PDF görüntüleyicilerin 3B PDF’i desteklemediğini unutmamalısınız. Adobe Acrobat kullanarak 3B PDF’i çalıştırabilirsiniz.
• Açılış sırasında sağ üstte yer alan seçenekler sekmesinde “bu dokümana her zaman güven” seçeneğini seçmelisiniz. Aksi halde datanızı açamazsınız. Bu işlemleri uygulayarak Solidworks’te kaydettiğiniz bir parçayı cihazında görüntüleme aracı olmayan kullanıcılar görüntüleyebilir.

Dikkat Edilmesi Gerekenler


• Her PDF görüntüleyici 3B içeriği desteklemez. Adobe Acrobat Reader (özellikle masaüstü versiyonu) kullanılmalıdır.
• 3B PDF'ye eklenen bilgiler (malzeme, ölçü, açıklama) PDF oluşturma sırasında manuel olarak girilmelidir veya Composer şablonlarıyla otomatiklenebilir.

‍
