Sac Levhalarda Büküm Sırasını Değiştirme

Sac levhalarda büküm sırasını değiştirme

‍SOLIDWORKS, sac levha (sheet metal) modülü içerisinde varsayılan büküm sırası, büküm unsurlarının oluşturulduğu sırayı takip eder. Bu yazımızda örnek bir model üzerinde varsayılan büküm sırasının ne olduğu, teknik resimde nasıl görüntülendiği ve nasıl değiştiğini inceliyor olacağız.

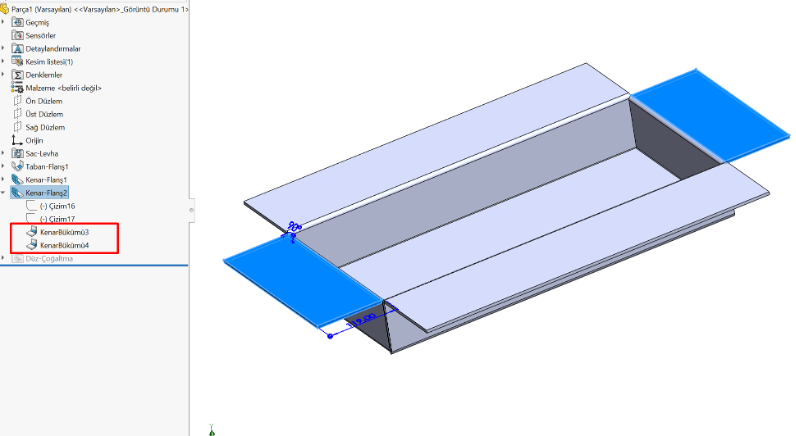

‍Yukarıdaki örnek modelimiz bir taban flanşı ve iki kenar flanşı uygulaması ile oluşturulmuştur. Her bir unsurun altında o unsurla alakalı büküm detaylarını görebilmekteyiz.

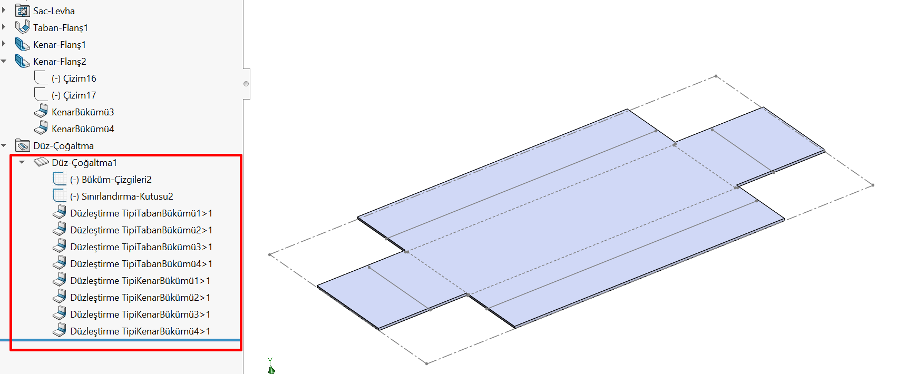

Örnek parçamızı düzleştirdiğimizde düz çoğaltma komutunun altında da tüm bükümlerin sıralandığını görebiliriz.

Tasarım sürecimiz bittikten sonra tabi ki sac parçaların üretimi için teknik resimler oluşturmak gerekecektir. Teknik resimde parçanın açınım halini çektiğimizde büküm notlarında büküm sıralamasını gösterebiliriz.

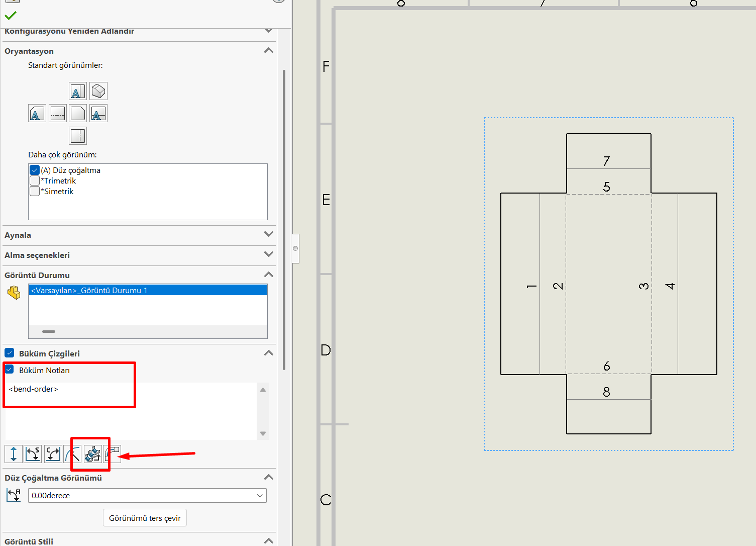

Teknik resimdeki dikkat edilmesi gereken nokta açınımı çektiğinizde şayet büküm notlarınız açıksa büküm çizgileri üzerinde büküm notları görünecektir. Yukarıdaki görselde olduğu gibi çektiğiniz görünümün komut penceresinde büküm notu alanına büküm sırasını seçip diğer notları silerseniz sadece büküm sırası model üzerinde görünecektir.Peki bu büküm sıralarını değiştirmek istersek nasıl yapabiliriz?Bunun için yine düz çoğaltma unsurunun içerisine giriş yapmamız lazım.

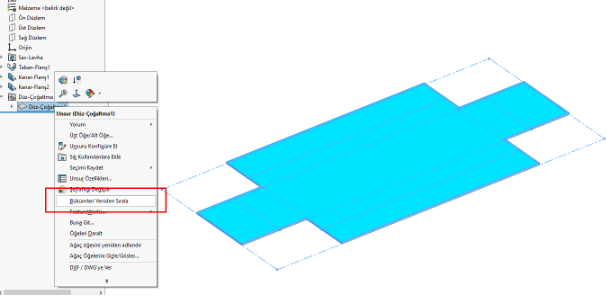

Düz çoğaltma komutuna sağ tıklayarak bükümleri yeniden sırala diyoruz ve açılan pencerede büküm sıralarını değiştiriyoruz.

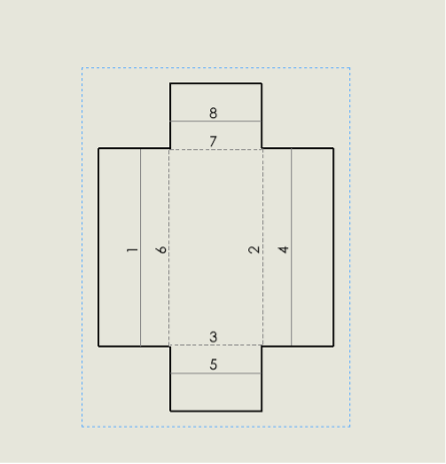

Artık yaptığınız yeni sıralamayı teknik resimde görebilirsiniz.
