Sac Levhada Kesme İşlemi Neden Modelde Görünmüyor?

Armada Yazılım teknik destek ekibimize sıklıkla gelen sorulardan birisi de " SOLIDWORKS sac levha tasarımlarımızda, yaptığımız kesme işlemi modele yansımıyor. " sorunudur.Sac levhada kesme işleminde bu hatayı yaşayan kullanıcıların birçoğu Sac Levha komutları içerisinde düzleştir deyip bu işlem sonrasında büküm çizgisi üzerinde veya herhangi bir konumda delme işlemi yapıp komuttan çıkıyor.Bu yanlış metodu görsellerle özetlemek gerekirse;[caption id="attachment_6666" align="aligncenter" width="1919"]

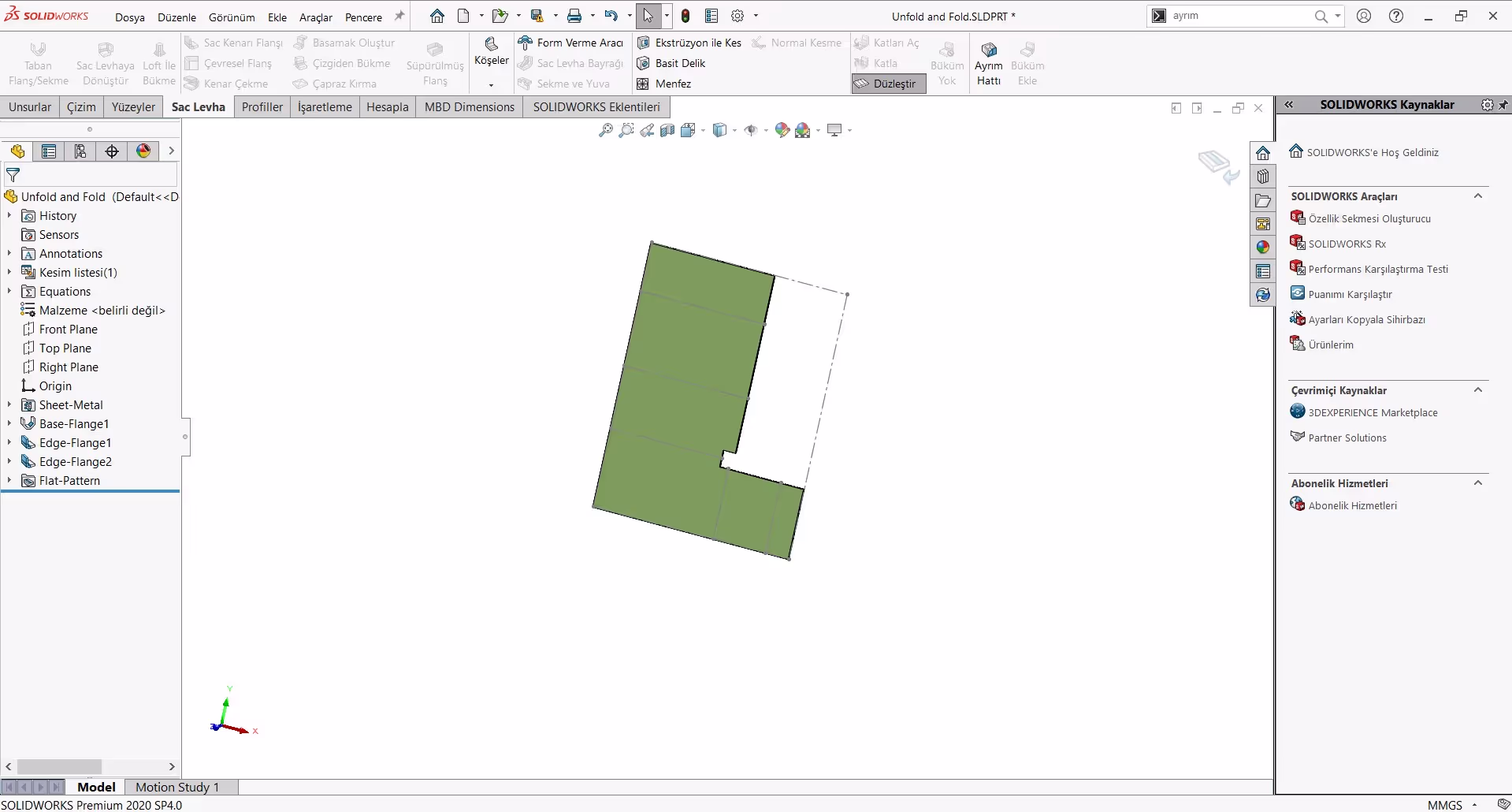

Kullanıcı Sac Levha tasarımını düzleştirir.[/caption][caption id="attachment_6667" align="aligncenter" width="415"]

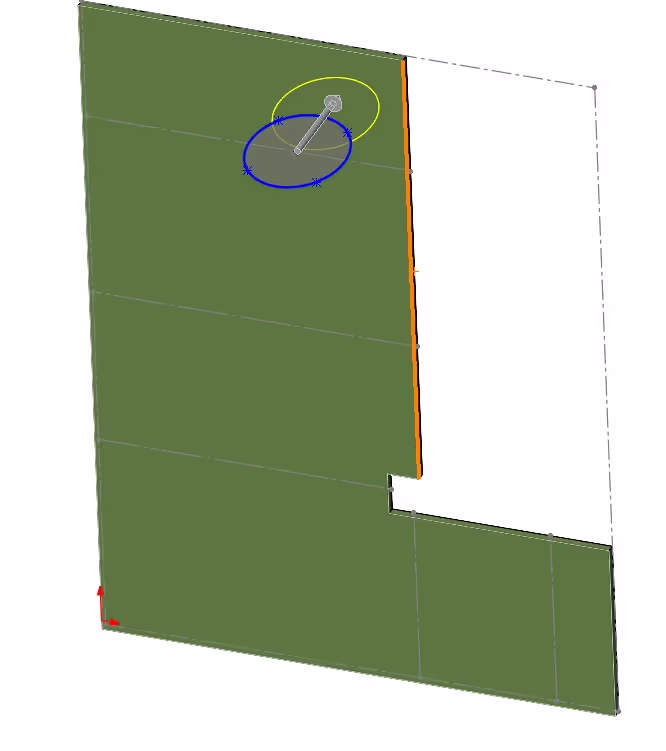

Düzleştirmiş olduğu plaka üzerinde serbest bir geometri çizerek delme işlemi yapar.[/caption][caption id="attachment_6669" align="aligncenter" width="479"]

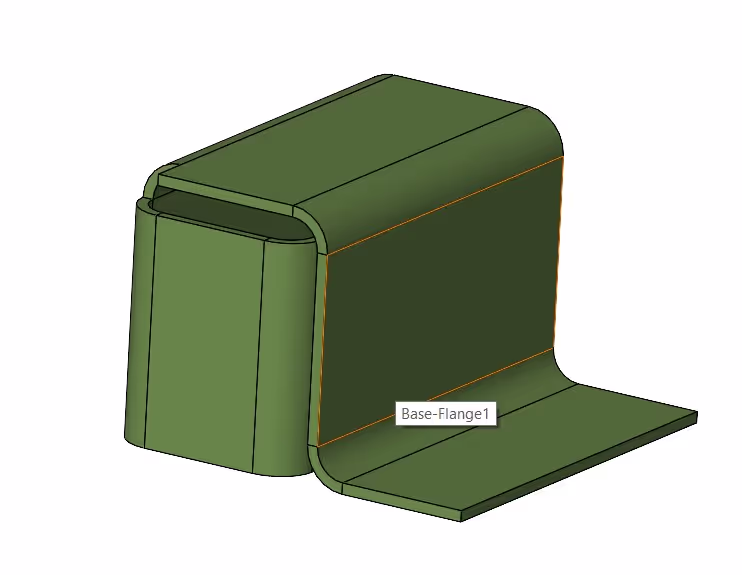

Son olarak düzleştir komutundan çıkarak işlemi sonlandırır.[/caption]Bu metotla ilerleyen kullanıcı son görselde gördüğünüz görüntüye karşılaşmakta yani yapmış olduğu serbest geometri üzerinden kesme işleminin modele yansımadığını görmektedir.

Peki doğru metot nedir ?

Doğru metodu görsellerle özetlemek gerekirse;[caption id="attachment_6670" align="aligncenter" width="1919"]

Kullanıcı Sac Levha komutları içerisinden “Katları Aç” komutunu seçer.[/caption][caption id="attachment_6672" align="aligncenter" width="1919"]

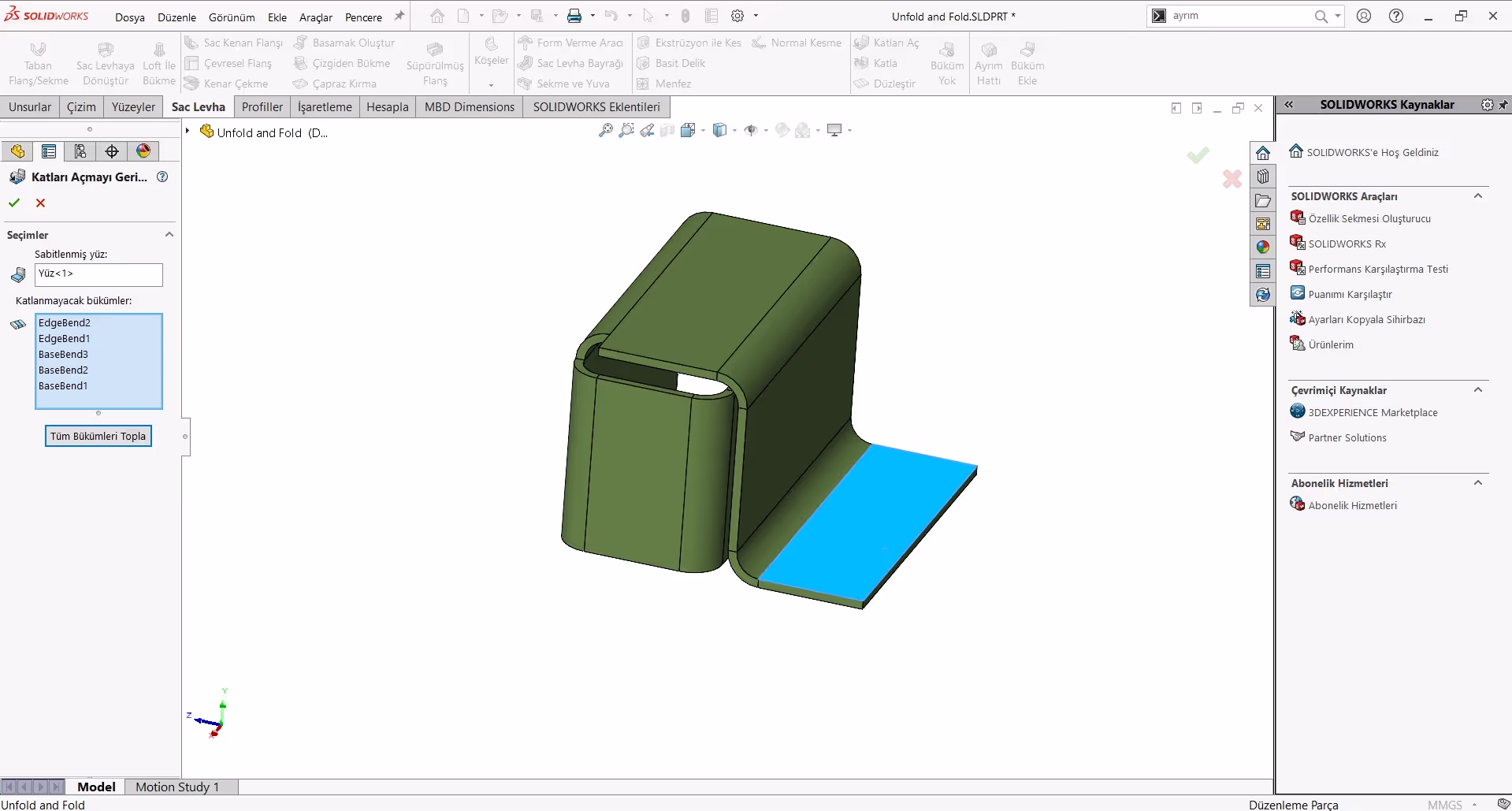

Komuta girdikten sonra sabitlenmiş yüz seçimi yapılır ardından “Tüm Bükümleri Topla” diyerek modeldeki tüm bükümleri veya manuel olarak istediğimiz bükümleri seçerek devam edilir.[/caption][caption id="attachment_6673" align="aligncenter" width="1151"]

Katları açılmış model görünümü.[/caption][caption id="attachment_6674" align="aligncenter" width="1145"]

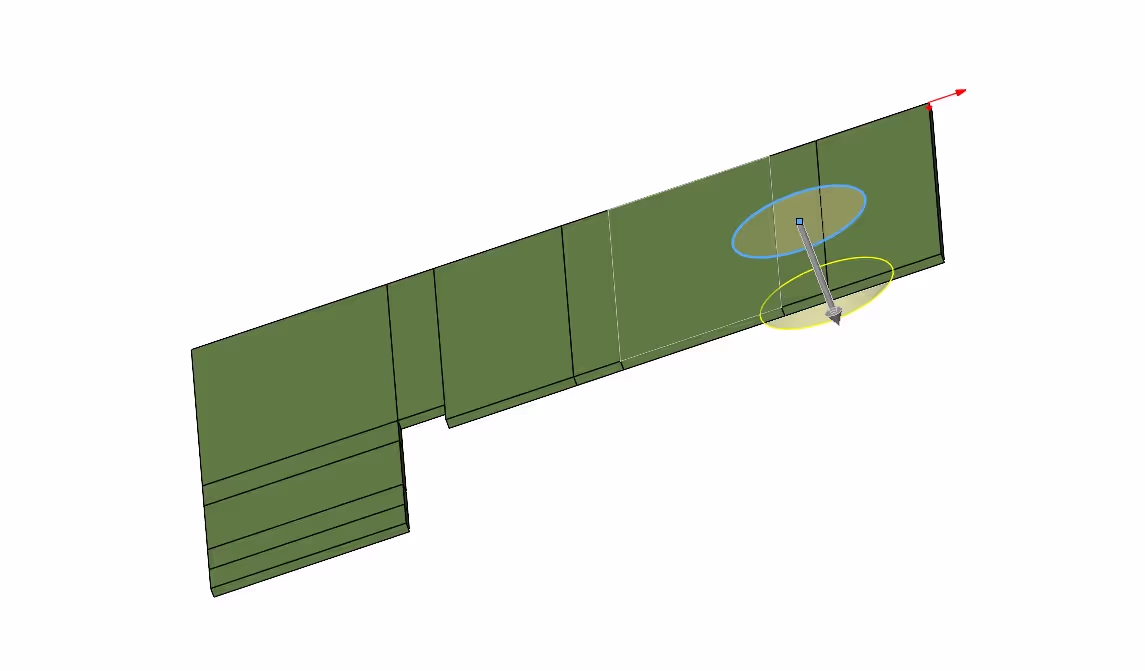

Katları açılmış model üzerinde serbest geometri ile kesme işlemi yapılır.[/caption][caption id="attachment_6675" align="aligncenter" width="1919"]

Katları aç komutunun tam tersi işlevi olan “Katla” komutunda sabit yüz ve bükümler tekrar seçilerek katlama işlemi yapılır.[/caption][caption id="attachment_6677" align="aligncenter" width="614"]

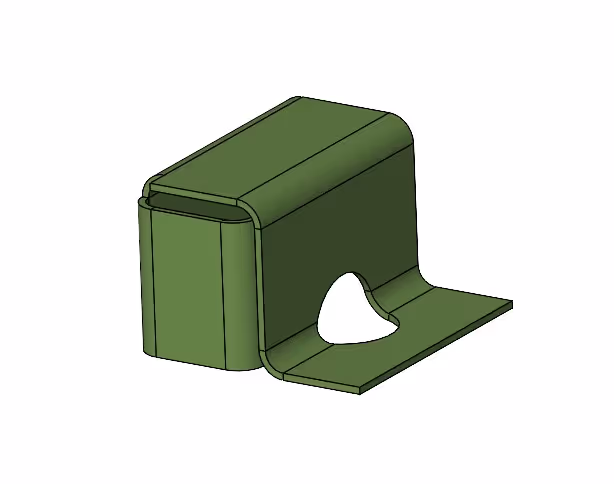

Son olarak katla komutunu kullandıktan sonra kesme işlemimizin modele yansıdığını göreceksiniz.[/caption]Armada Blog 'da yer alan, veriminizi arttıracak buna benzer pek çok makale sizleri bekliyor. :) Sorularınıza anında çözüm arıyorsanız bizlere her zaman https://www.armadayazilim.com/iletisim adresinden ulaşabilirsiniz. Görüşmek üzere.
