DraftSight’ta Smart Select ile Hızlı Seçim

CAD yazılımlarında büyük ve karmaşık teknik çizimler üzerinde çalışırken belirli kriterlere sahip nesneleri tek tek seçmek oldukça zaman alıcı olabilir. DraftSight’ ın Smart Select (QSelect) komutu, belirli özelliklere sahip nesneleri hızla seçmenize olanak tanır.

DraftSight’ta Smart Select Nasıl Kullanılır?

1. Komutu Çalıştırın

Komut satırına SmartSelect yazarak başlatın.

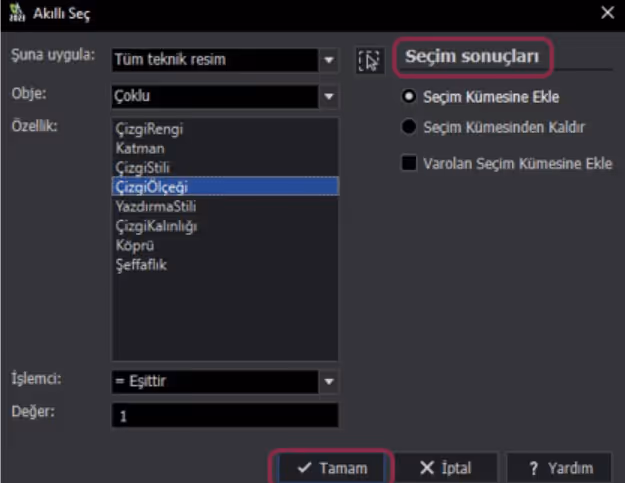

2. Seçim Kriterlerini Belirleyin

• Nesne türünü seçin (Örneğin: Daire, Çizgi, Dikdörtgen)
• Özellikleri belirleyin (Örneğin: Çap, Renk, Kalınlık)
• Koşulu seçin (eşittir, büyüktür, küçüktür gibi)
• Değeri girin (Örneğin: Çap = 50 mm)

3. Seçim Kümesini Yönetin

• Seçim Kümesine Ekle: Belirlediğiniz kriterlere uyan nesneleri işaretler.
• Seçim Kümesinden Kaldır: Seçilen nesneler arasından istemediklerinizi çıkarabilirsiniz.

Bu yöntem sayesinde büyük çizimler içinde benzer özelliklere sahip unsurları hızla seçebilir ve düzenleyebilirsiniz.

‍
