Composer’ da Dış Hat Stili

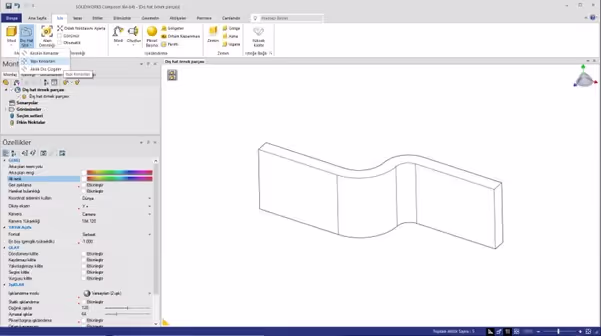

Bugün ki içeriğimizde sizlerle birlikte dış hat stilini inceleyeceğiz. Geometrik aktörlerimizin mod olarak dışa hat içeren modlarından biriniz seçmeniz gerekmektedir. Modlar hakkındaki bilgi için Composer' da işleme modları konulu dokümanı inceleyebilirsiniz. Görsel olarak daha anlaşılabilir olması amacıyla, mod seçimini bu çalışmada düz teknik modu seçilerek sizlerle birlikte incelemesini yapacağız. Solidworks programında bir çizim oluşturup oluşturduğumuz bu çizim üzerinden inceleyelim.[caption id="attachment_12204" align="aligncenter" width="601"]

Görsel 1[/caption]

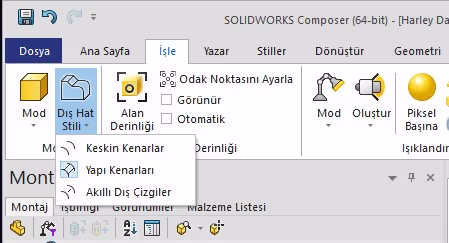

Composer programı bizlere dış hat stiliyle ilgili 3 farklı alternatif sunmaktadır. Bunlar;

• Keskin Kenarlar
• Yapı Kenarları
• Akıllı dış çizgiler

Seçeceğimiz çizgi tiplerini tek tek incelemesini yapalım.[caption id="attachment_12205" align="aligncenter" width="449"]

Görsel 2[/caption]Keskin KenarlarGeometrik aktörümüzün dış yüzeyinde Solidworks ortamında oluşturduğumuz çizgi stiliyle aynı stili kullandığını görüntüleyebilirsiniz.Yapı KenarlarıGeometrik aktörünüzün formuna göre çizgiler oluşturarak Solidworks ortamındaki çizgilere nazaran geometriye göre dış hat çizgilerini oluşturduğunu görüntülemekteyiz.Akıllı Dış Çizgiler Geometrik aktörümüzün kenar yüzeyinde ve keskin kenarlarda çizgi oluşumlarını görüntüleyebilirsiniz. Bunun dışında kalan yüzeylerde çizgi detayları görüntülenmemektedir.Dış hat stili ile ilgili daha fazla bilgi almak isterseniz bizimle iletişime geçebilirsiniz.
