Çizimi Spline Eğrisine Çevirme

Çizimi Spline Eğrisine Çevirme

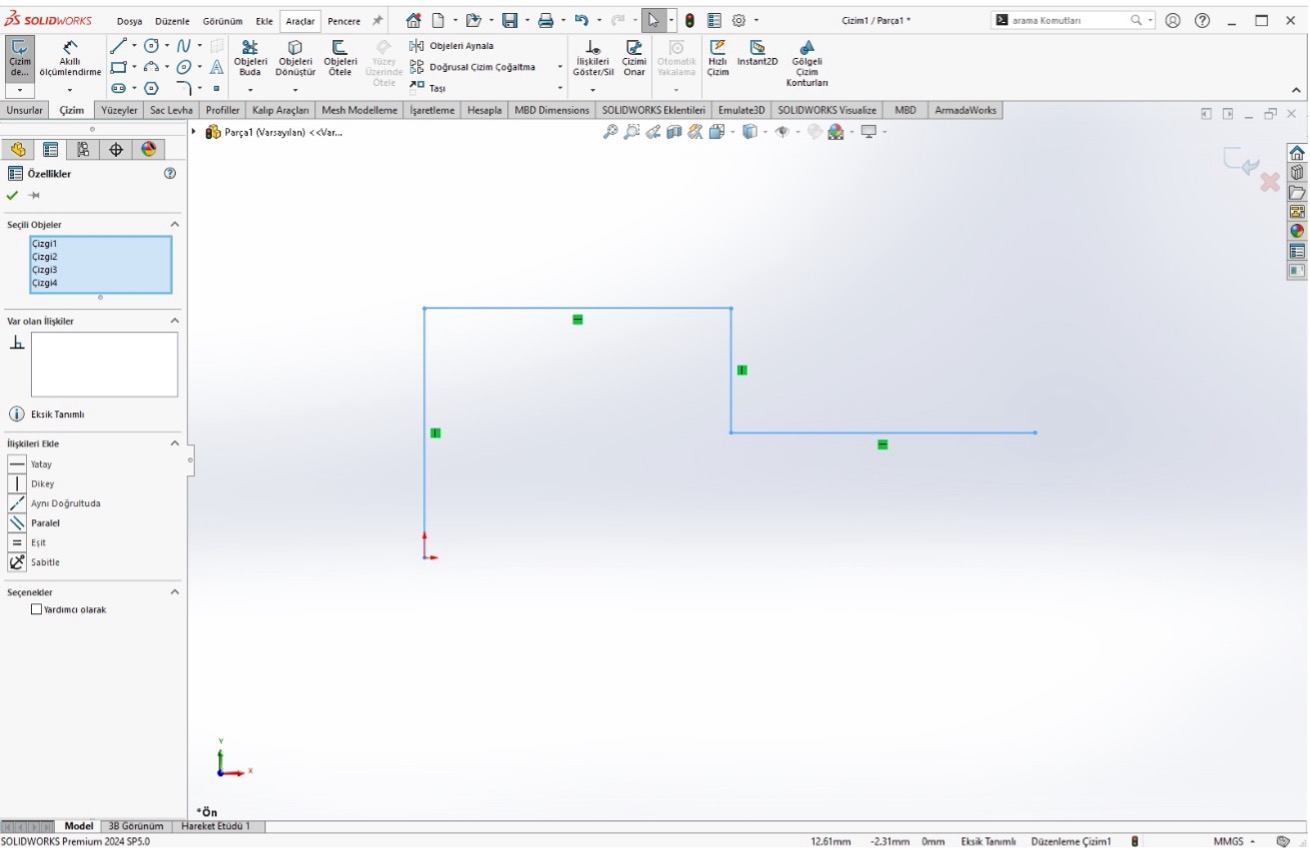

‍‍Solidworks içerisinde yapılan çizimleri spline çizimine çevirebilmekteyiz. Yapılan çizimlerde bir bütünlük sağlamak için veya işlem görecek yüzey hassasiyeti gibi birçok konuda kullanabileceğiniz bir komuttur. Solidworks ortamında bir çizim oluşturuyoruz.

‍Görsel 1

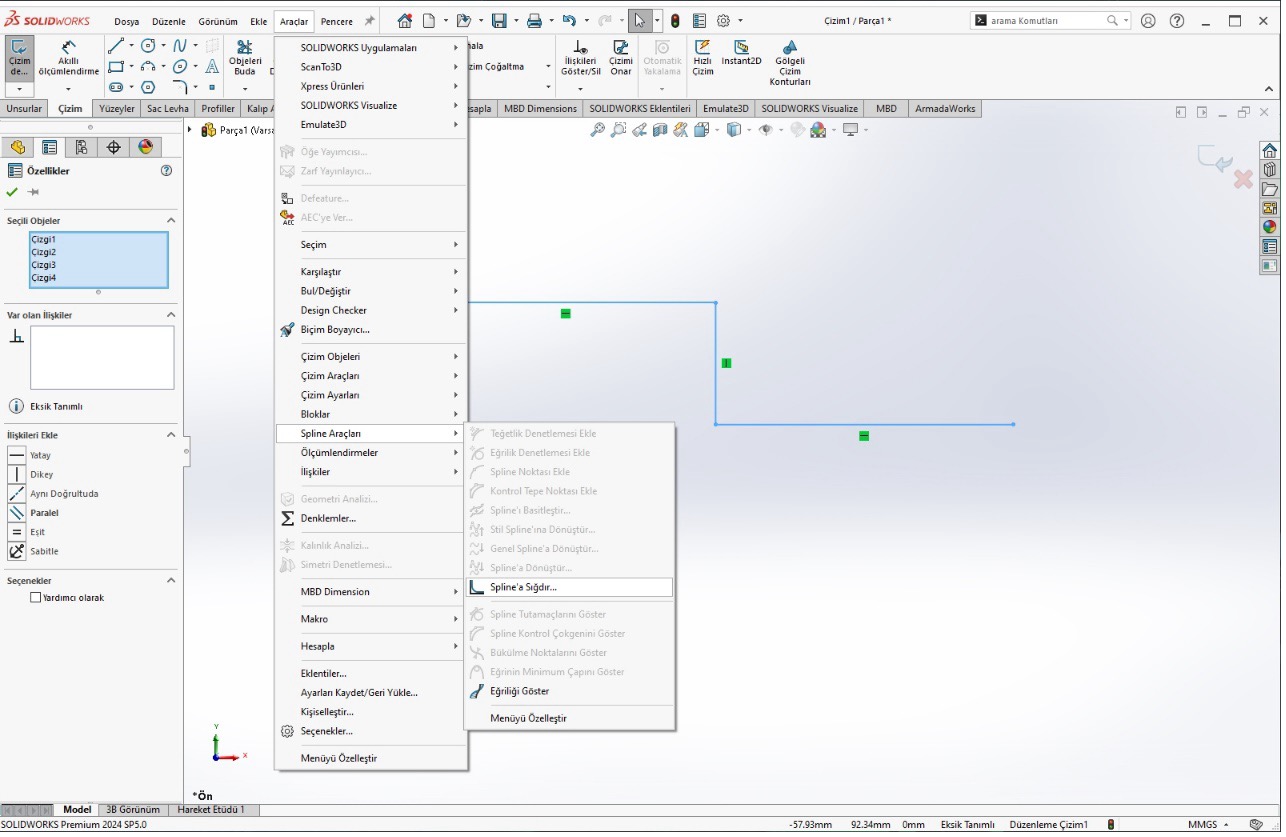

‍Oluşturulan çizimde spline eğrisine çevirmek istediğimiz çizimleri seçiyoruz. Spline’a sığdır komutu Araçalar > Spline Araçları > Spline Sığdır seçeneği seçilerek etkinleştirilir. Açılan pencerede parametreleri düzenleyebilirsiniz. Geometriyi sil dediğimizde referans alınan çizimin silinmesini sağlar. Kapalı spline seçildiğinde spline çiziminin açık olan kenarlarını birleştirecek bir eğri ekleyecektir.

‍Görsel 2

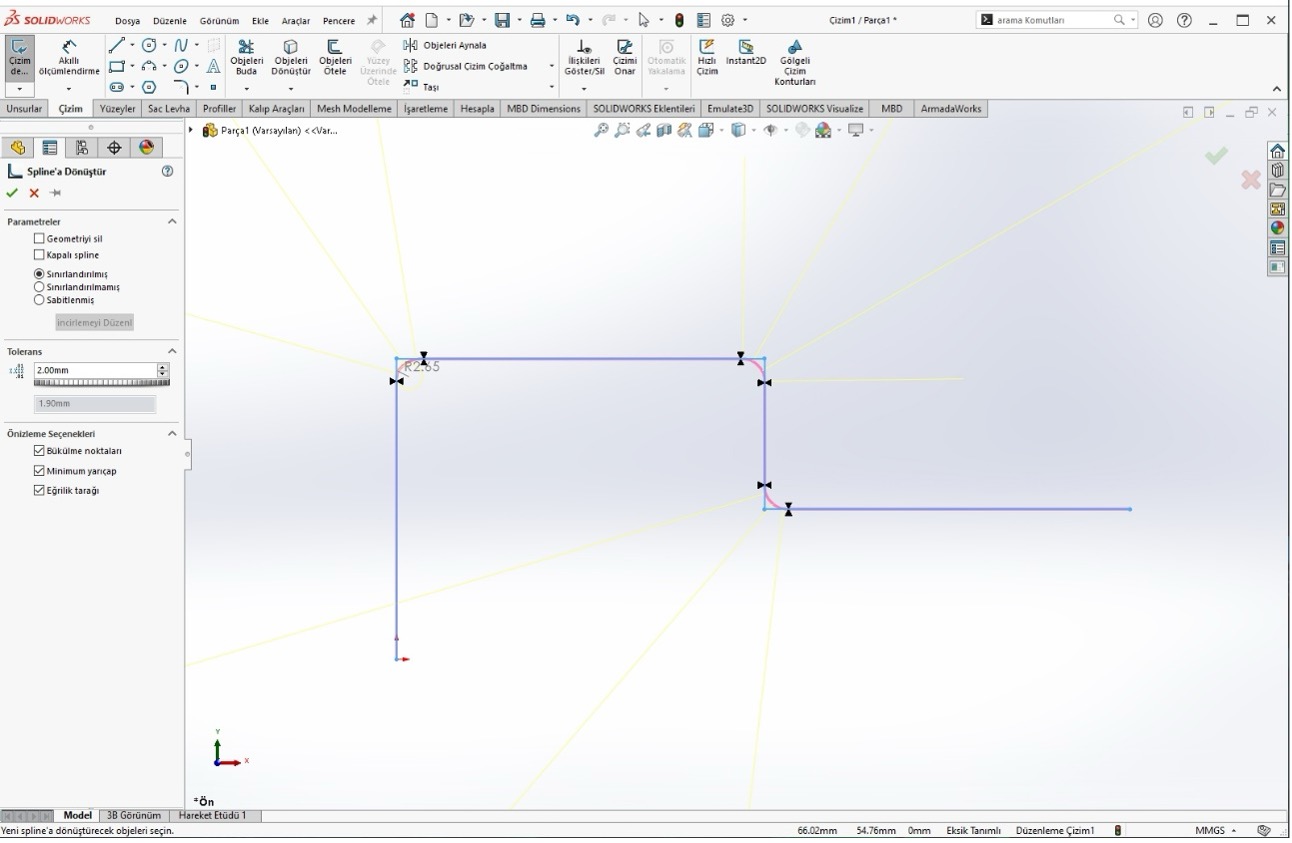

‍Tolerans değeri ile verilen değere göre köşe noktalarının birleşimini sağlar. Ön izleme seçenekleri ile bükümün başladığı noktaları minimum yarıçap değerini ve eğrilik tarağının görünümlerini açıp kapatabilirsiniz. İşlemlerden sonra yapılan çizimin spline eğrisine dönüştürme işlemi gerçekleştirilmiş olacaktır. Bu işlem geri alınamadığı için geometriyi sil seçeneğinin pasif kalması data üzerine yapacağınız değişiklerde geri dönmenizi kolaylaştıracaktır.

‍Görsel 3
