3DEXPERINECE’DA XDESİGN: Bulutta Tasarımın Yeni Yüzü

3DEXPERINECE’DA XDESİGN: BULUTTA TASARIMIN YENİ YÜZÜ
‍Günümüzün rekabetçi dünyasında, ürün geliştirme süreçleri hiç olmadığı kadar hızlı ve esnek olmak zorunda. Şirketler, fikir aşamasından üretime kadar olan tüm süreçleri bütünleşmiş bir şekilde yönetebilecekleri, iş birliğini maksimize edebilecekleri ve her yerden erişilebilir çözümlere ihtiyaç duyuyor. İşte bu noktada Dassault Systèmes'in 3DExperience platformu ve bu platformun önemli bir bileşeni olan xDesign devreye giriyor. Peki, xDesign nedir ve neden tasarımcıların ve mühendislerin yeni gözdesi haline gelmiştir?xDesign, bulut tabanlı yapısı sayesinde kullanıcıların herhangi bir yazılım yüklemeden tarayıcı üzerinden CAD modelleme yapmalarına olanak tanır. Gereksinimleri ise:- Güncel bir internet tarayıcısı (Chrome, Edge, Safari)- 3DEXPERIENCE kullanıcı hesabı- Aktif xDesign lisansı veya rolü (örnek: 3D Creator)

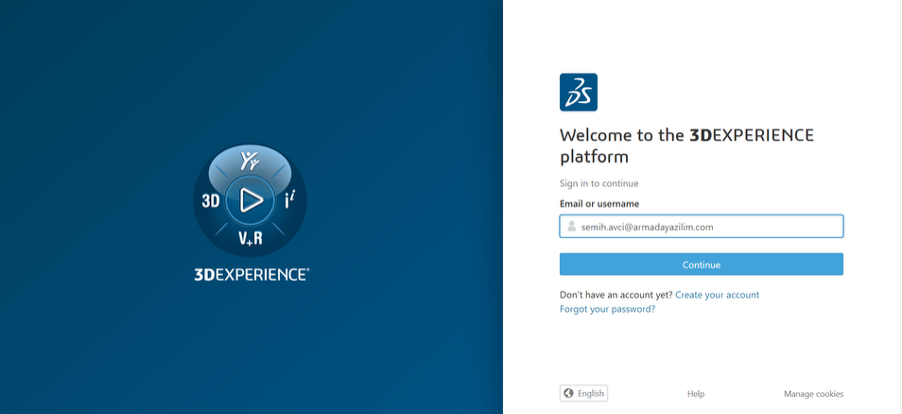

1. Platforma Giriş
https://platform.3dexperience.3ds.com adresinden kullanıcı bilgileriyle giriş yapılır.

Platforma Giriş

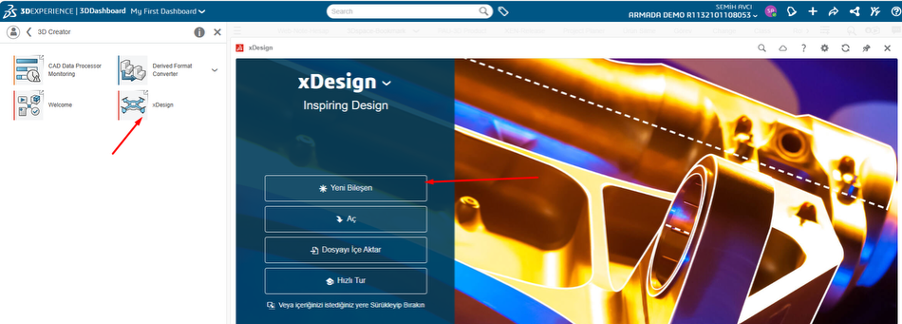

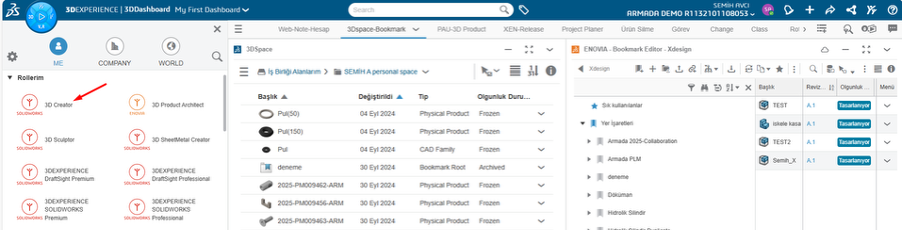

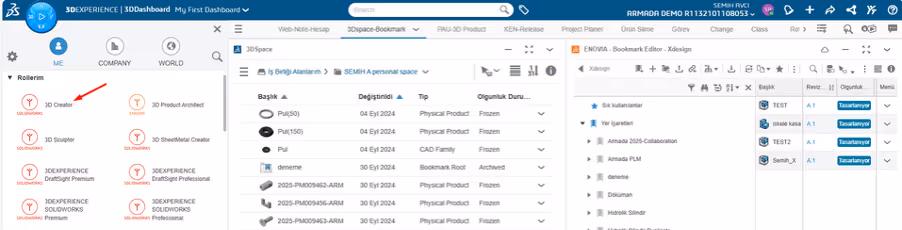

2.Rol ve Uygulama Seçimi

Açılan platform arayüzünde:
- Rol: 3D Creator
- Uygulama: xDesign

Rol ve Uygulama

3.Yeni Parça Tasarımı Oluşturma

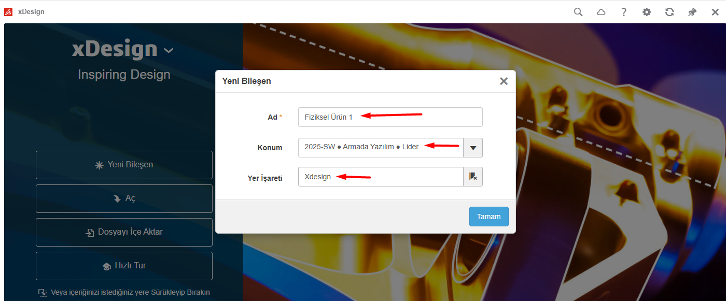

• Yeni Bileşen Başlatma

“+” simgesi ile yeni bir Physical Product oluşturulur.
İsim ve saklanacağı Bookmark (yer imi) klasörü belirlenir.

Yeni Bileşen Başlatma

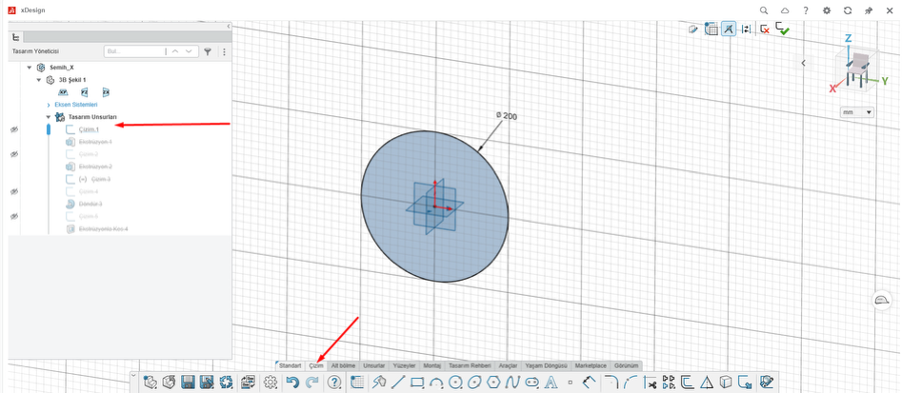

• 2B Çizim (Sketch) Oluşturma

- Uygun bir düzlem seçilir (örneğin XY Plane).
- Sketch araçları ile çizim yapılır: Line, Circle, Rectangle vb.
- Ölçülendirme ve geometrik kısıtlamalar eklenir.
- Sketch tamamlandıktan sonra 'Exit Sketch' ile çıkılır.

2B Çizim (Sketch) Oluşturma

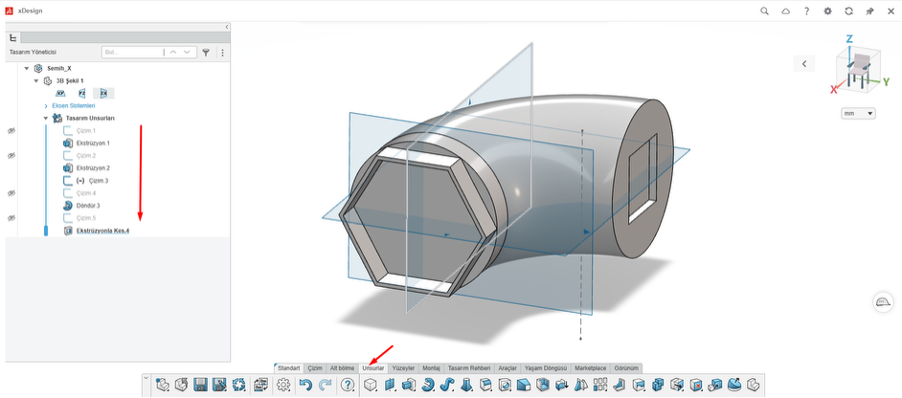

• Katı Modelleme İşlemleri

- Sketch üzerinden 3B özellikler uygulanır:

  - Extrude: Dışa doğru uzatma
  - Revolve: Eksen etrafında döndürme
  - Sweep / Loft: Karmaşık geometriler

Katı Modelleme İşlemleri

xDesign'ın Öne Çıkan Özellikleri ve Avantajları
xDesign'ı geleneksel CAD yazılımlarından ayıran ve onu cazip kılan birçok özelliği ve avantajı bulunuyor:

• Bulut Tabanlı Çalışma: En büyük avantajı, herhangi bir yazılım kurulumuna ihtiyaç duymadan, internet tarayıcınız üzerinden çalışmasıdır. Bu, donanımdan bağımsız bir çalışma ortamı sunar ve kullanıcıların ofis dışında, evde veya seyahatte bile tasarımlarına erişip devam etmelerini sağlar.
• Parametrik Modelleme: Geleneksel CAD yazılımlarında olduğu gibi, parametrik modelleme yetenekleri sunar. Bu sayede parçalar oluşturabilir, montajlar yapabilir ve tasarımlarınızda kolayca değişiklikler uygulayabilirsiniz.
• Esneklik ve Hibrit Çalışma: xDesign, aynı 3DEXPERIENCE platformu içinde yer alan diğer uygulamalarla (örneğin, organik ve ergonomik şekiller için xShape gibi) sorunsuz bir şekilde entegre çalışır. Bu, farklı tasarım ihtiyaçları için uygulamalar arasında anında geçiş yapma ve hibrit bir çalışma akışı oluşturma imkanı sunar.
• Sürekli Güncelleme: Bulut tabanlı olduğu için, yazılım güncellemeleri otomatik olarak yapılır. Kullanıcılar her zaman en son özelliklere ve iyileştirmelere sahip olur.
• İş Birliği ve Veri Yönetimi: 3DEXPERIENCE platformunun temelinde yatan iş birliği yetenekleri, xDesign kullanıcıları için de geçerlidir. Tasarımlarınızı ekip üyeleriyle kolayca paylaşabilir, geri bildirim alabilir ve eş zamanlı olarak üzerinde çalışabilirsiniz. 3DSpace uygulaması ile bulutta güvenli depolama ve proje yönetimi sağlanır.
• Mobil Uyumluluk: Tablet gibi mobil cihazlar üzerinden de kullanılabilmesi, tasarım esnekliğini daha da artırır.
• Model Tabanlı Tanımlama (MBD): Tasarım ve üretim süreçlerini entegre etmek için 3D modeller üzerinde teknik resim bilgilerini ve üretim talimatlarını doğrudan tanımlama imkanı sunar.

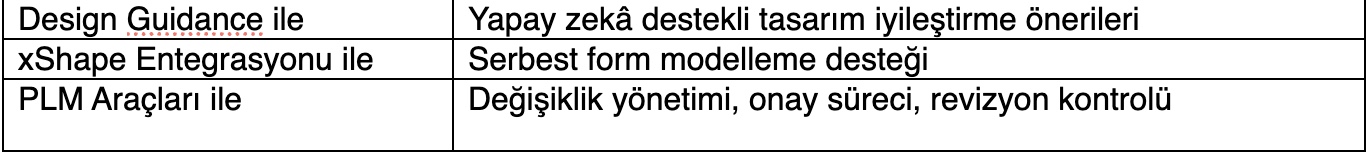

Verdiği Önemli Destekler:

xDesign, geleneksel CAD programlarına kıyasla bulut tabanlı olması, platform bağımsız çalışması ve iş birliğine dayalı yapısıyla modern ürün geliştirme süreçlerine uyum sağlar. 3DEXPERIENCE içerisindeki diğer uygulamalarla entegre çalışması sayesinde tasarım süreci tek bir ekosistemde yönetilebilir.

‍

‍
