3DEXPERIENCE’da Duplicate Komutu Kullanımı

Duplicate Komutu

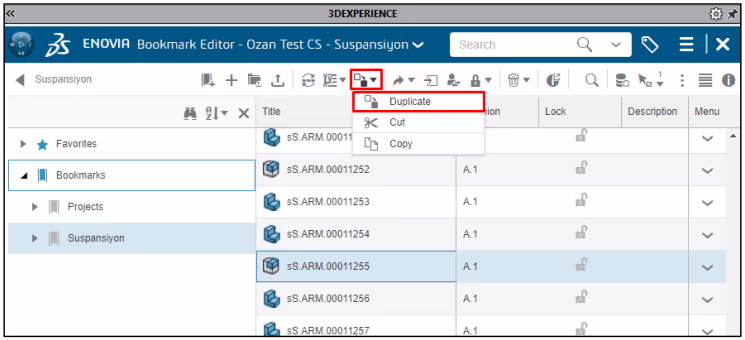

• Duplicate yapmak istediğiniz datayı bulmak için Compass içerisinden Bookmark Editor’ü açın.

• Bookmark içerisinde datanızı bulun.

• Datanıza 1 kez tıkladıktan sonra yukarıda bulunan Duplicate Komutu’na

• basın.

• Çıkan ekranda Advanced Duplicate seçeneğine tıklayın.

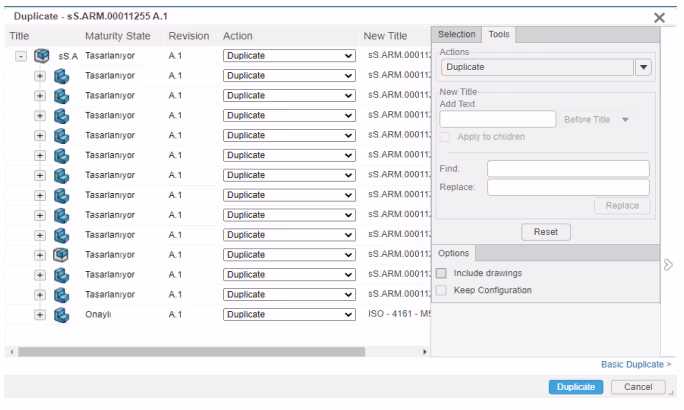

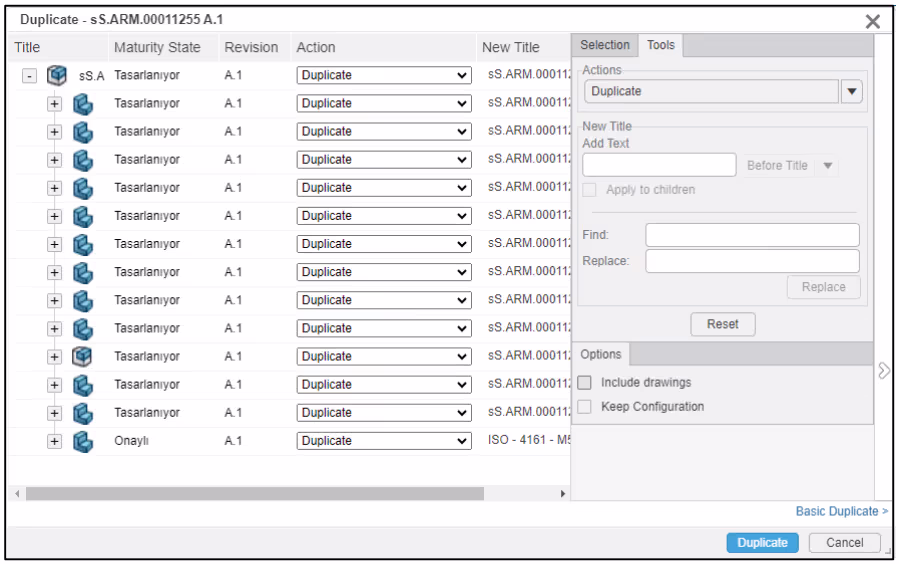

• Bu alanda karşınıza bu ekran çıkacaktır. Ekrandaki alanların tanıtımı bir sonraki sayfadadır.

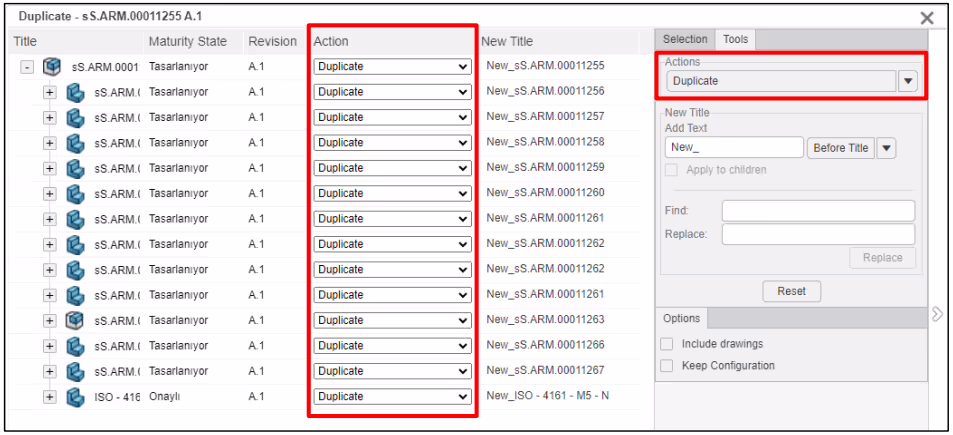

• Sağ taraftaki Action alanını seçin ve uygulayın.

Aşağıdaki Actionlar önerilir.

• Duplicate (Yeni bir montaj veya data oluşturmak istiyorsanız)
• Duplicate With Drawings (Yeni bir montaj veya data Drawing ile birlikte oluşturmak istiyorsanız.)
• Reuse ( Aynı montajı yeni montaj haline getirmeden tekrar kullanmak istiyorsanız)

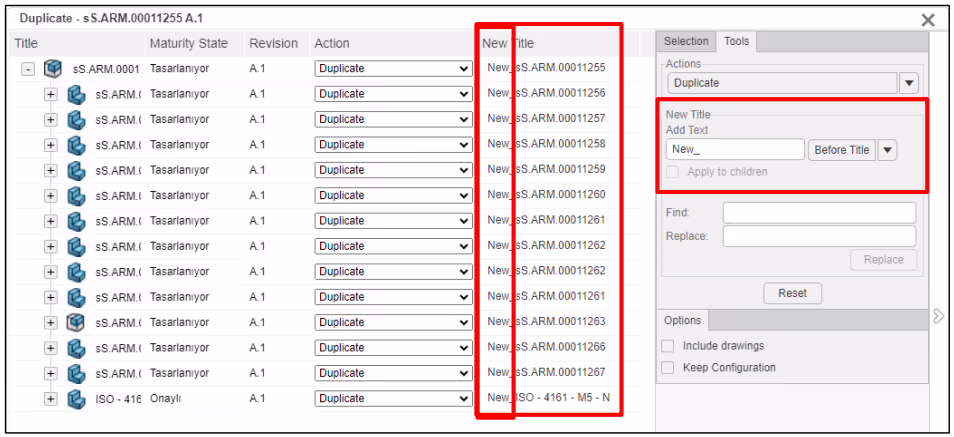

• Datanın ismini değiştirmek istediğinizde Add Text alanına Text’inizi yazın ve

• ikonunatıklayarak uygulanmasını sağlayın.

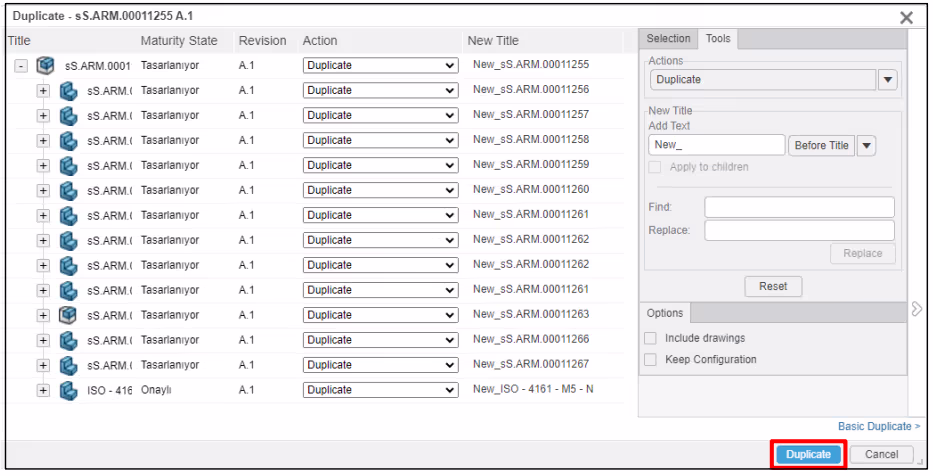

• İşlemlerinizi tamamladıktan sonra Duplicate

• butonuna basarak Duplicate işleminizi onaylayın.

• Bu işlemden sonra yeni montajınız aynı Bookmark içerisinde oluşmuş olacaktır.

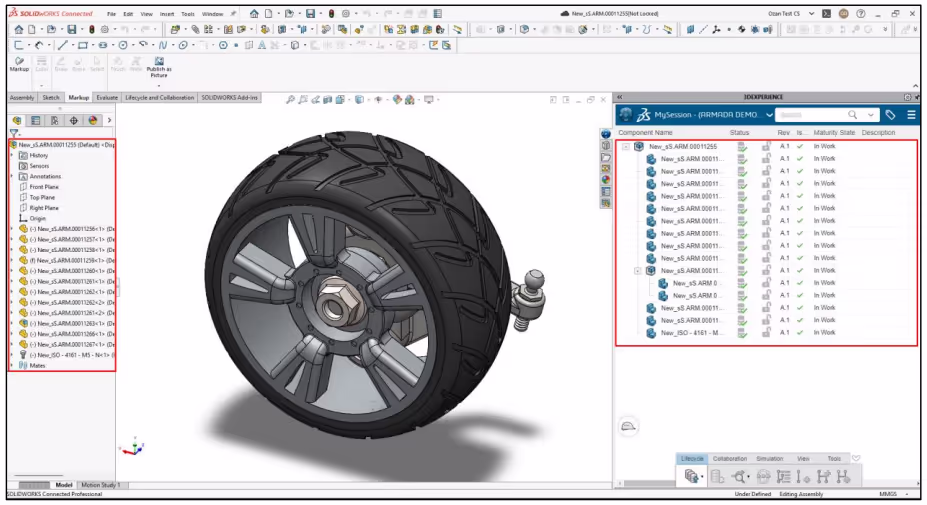

• Aynı şekilde Mysession alanında da yeni montajı inceleyebilir ve yeni dataların Name’lerinindeğiştiğini de görebilirsiniz.
