3DEXPERIENCE xDesign Temel Geometrik Şekiller Oluşturma

xDesign’ da temel geometrik şekiller, tasarımın başlangıç noktası olarak kullanılabilir. Bu şekilleri oluşturmak için iki temel yöntem bulunur: Kısayol Araç Çubuğunu Kullanarak Şekil Oluşturma ve Diyalog Kutusu Kullanarak Şekil Oluşturma.

Kısayol Araç Çubuğunu Kullanarak Şekil Oluşturma

Bu yöntem, aynı veya benzer şekilleri hızlıca oluşturmanızı sağlar:

Şekil Seçimi:

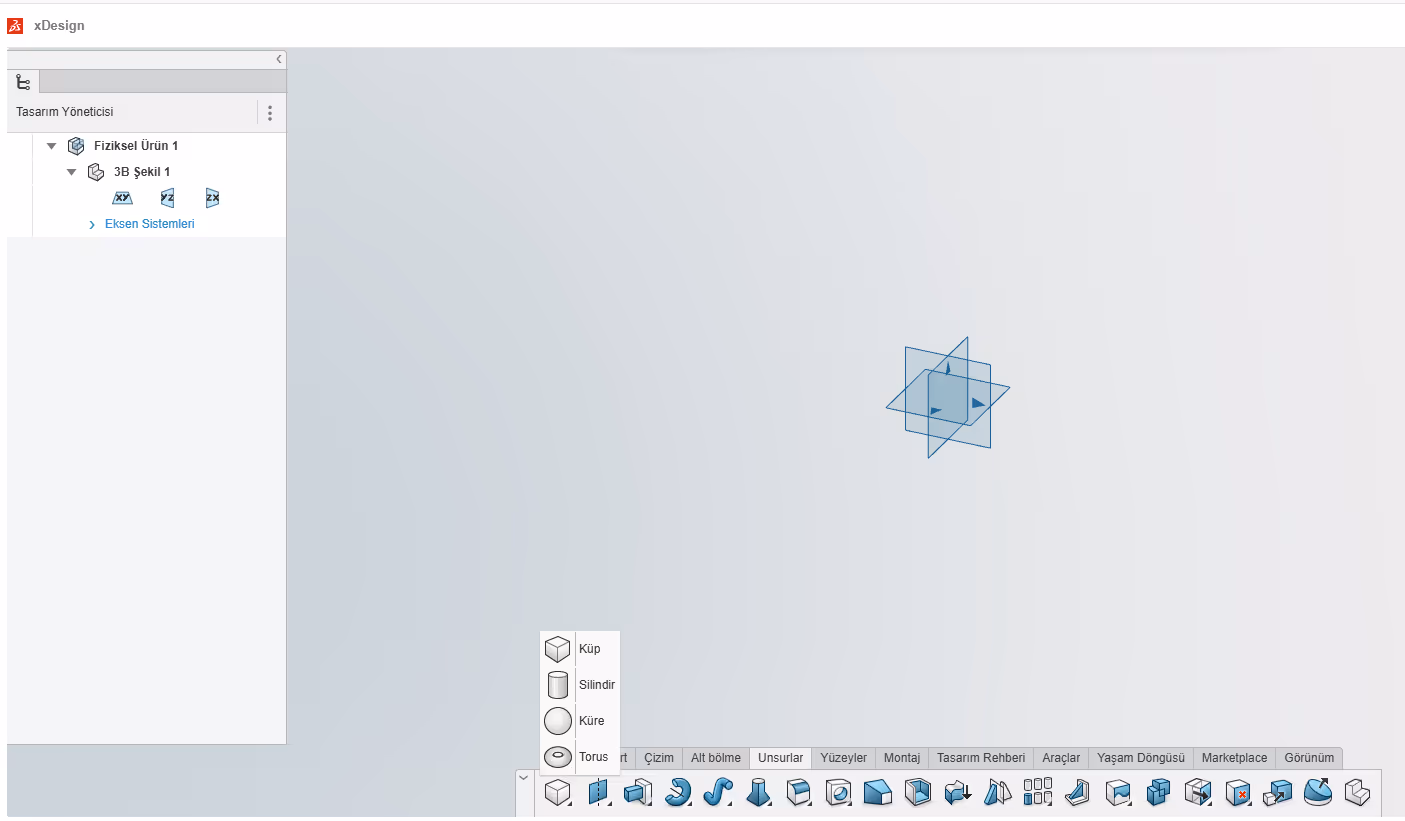

Özellikler sekmesinden 3D Şekil menüsüne tıklayarak Küp, Silindir, Küre veya Torus seçin.

Yerleştirme ve Ayarlama:

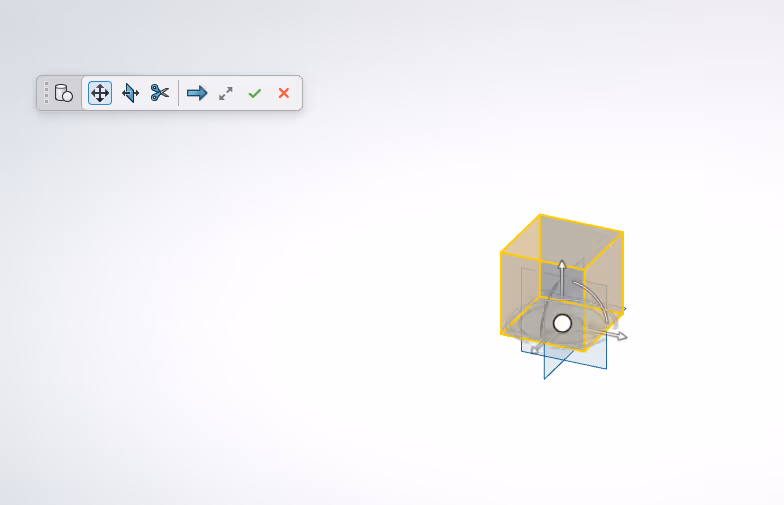

Şekli çalışma alanına ekleyin ve okları kullanarak boyutunu belirleyin.

Ekstra Seçenekler:

• Transform: Konumlandırmayı sağlar.
• Kesme İşlemi: Materyal çıkarır.
• Uygula ve Devam Et: Aynı boyutlarda yeni bir şekil oluşturur.
• Genişlet: Tüm ayarları içeren diyalog kutusunu açar.

Tamamlama:

Uygula veya Kapat seçeneğini kullanarak işlemi sonlandırın.

Diyalog Kutusu Kullanarak Şekil Oluşturma

Daha hassas kontrol isteyenler için diyalog kutusu yöntemi uygundur:

Şekil Seçimi:

3D Şekil menüsünden bir şekil seçin.

Yerleştirme:

Şekli açık bir alana veya gövdeye ekleyin.

Diyalog Kutusunu Açma ve Ayarlama:

Genişlet seçeneğine tıklayarak şekil özelliklerini belirleyin.

Tamamlama:

Ayarları yaptıktan sonra Onayla butonuna basarak işlemi bitirin.

‍
